集会室の内観の調整

構造や設備との調整が終わり、意匠的な取り合いの調整をしています。

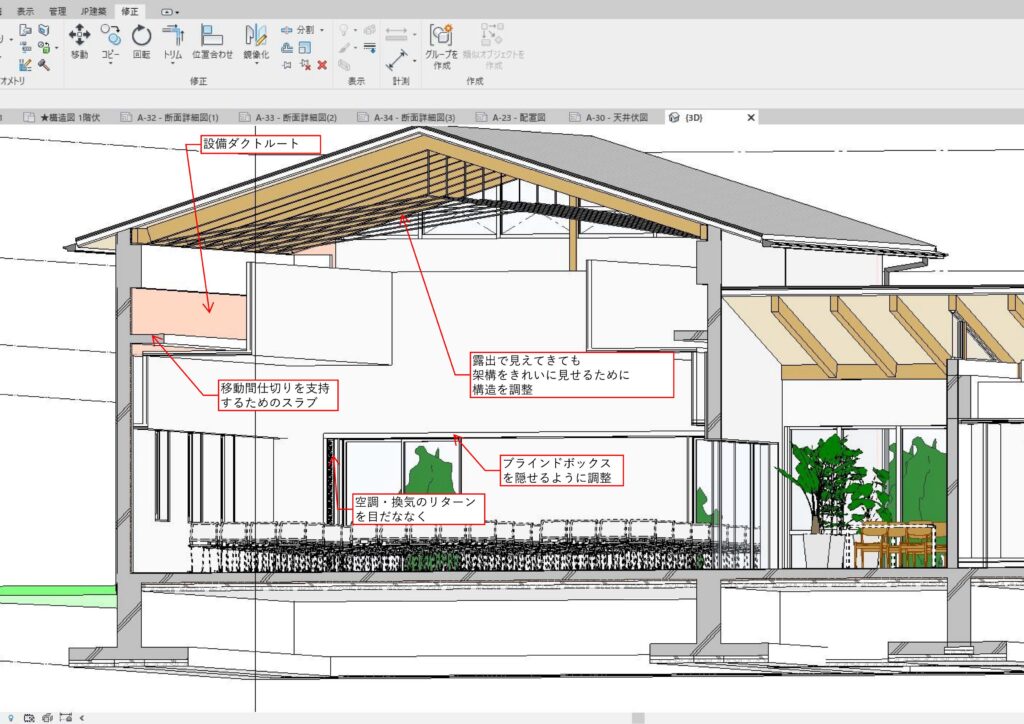

構造の架構の調整や設備のダクトルートの調整など、このホールだけでもいろんな調整を行っています。

•

単純に構造と設備だけを調整した後では、きれいに意匠の処理ができない場合ももちろんあります。

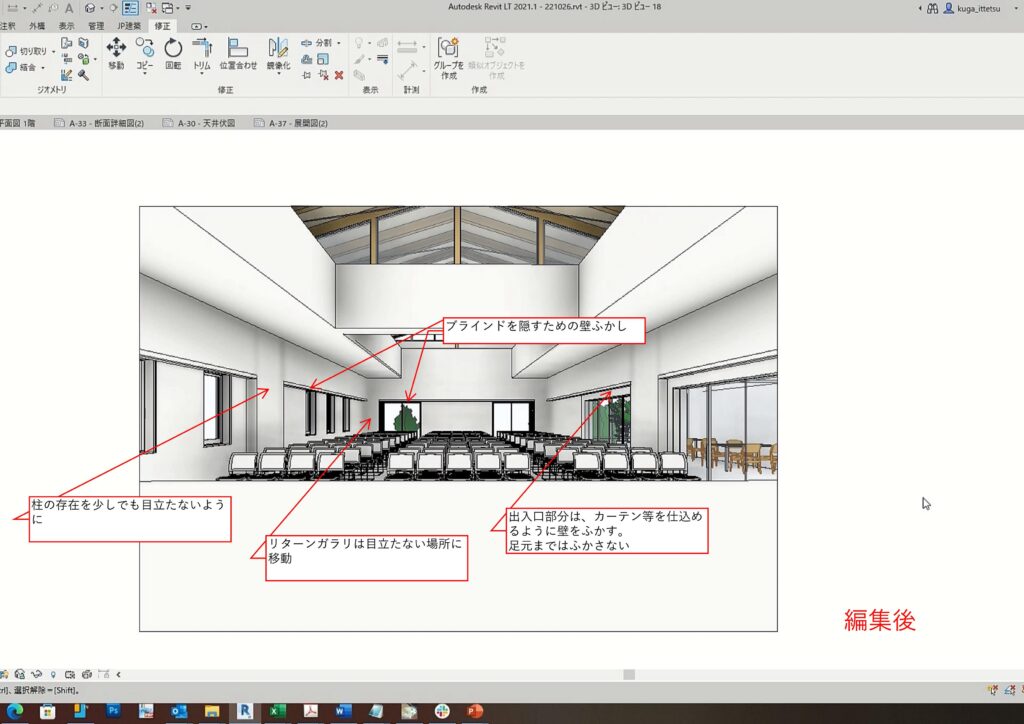

編集前と編集後を載せます。

•

•

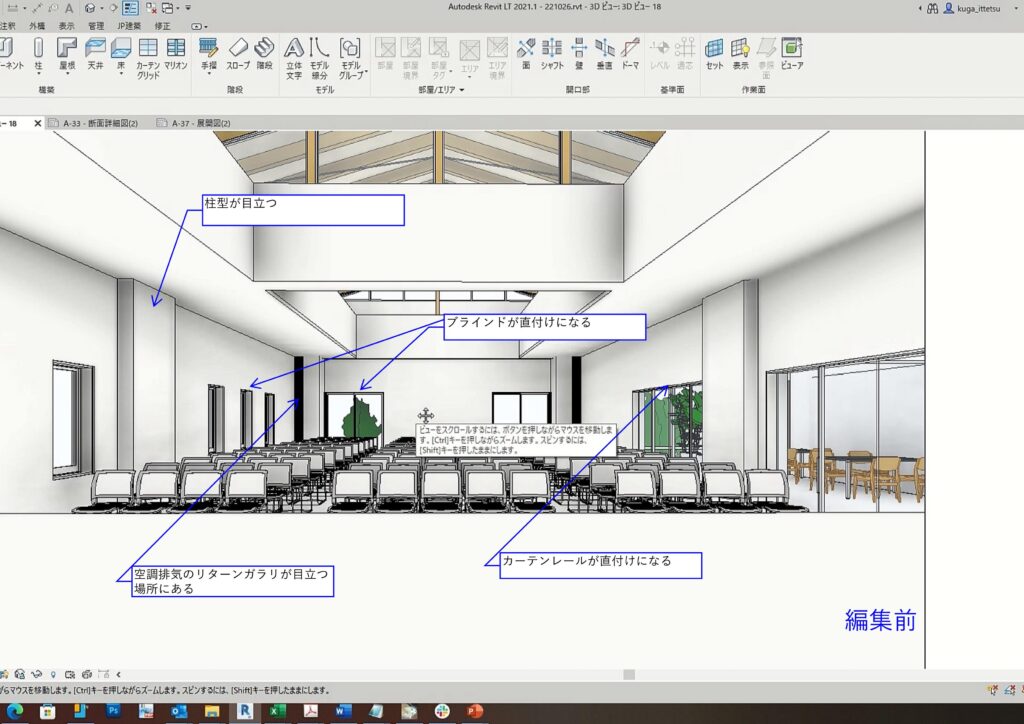

編集前は、いくつか気になる部分がありましたが、少しずつ整えて整理をしています。
この作業は、BIM上ではなかなかぱっと見判断つかない部分がありますが、現実カーテンやブラインドなどが取りついてくると大きく異なってきます。

実施設計の積算渡し前の最後の詰めをしているところです。
